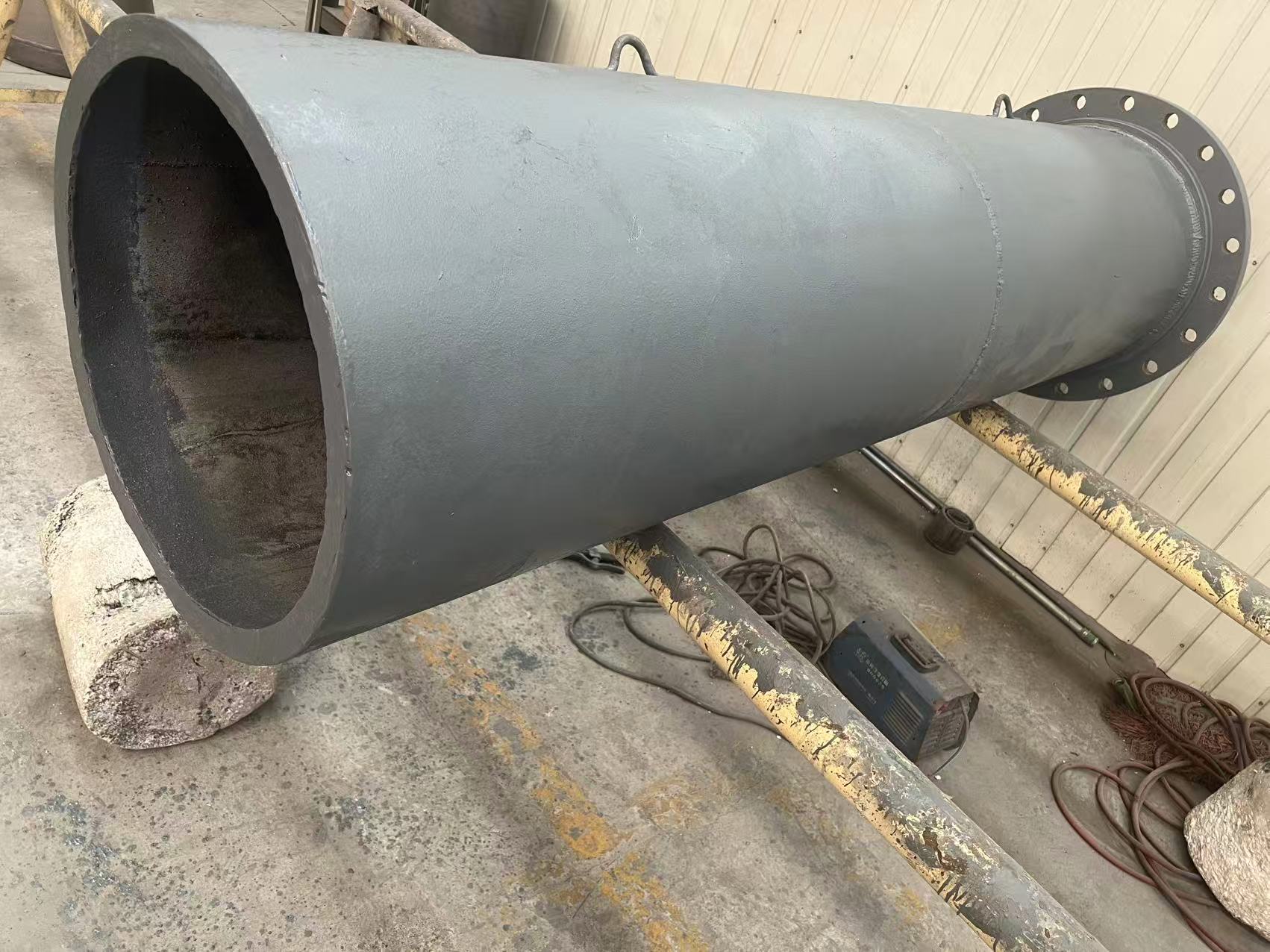

沧州高铬铸铁管在电厂磨煤机上的表现

煤质特性：

灰分含量与成分： 灰分越高，磨损越严重。灰分中的石英（硬度极高）、氧化铝等硬质矿物含量越高，磨损越快。灰分的磨蚀性指数是关键参数。

矸石含量： 矸石硬度大，含量高会显著加速磨损。

水分： 过高水分可能影响煤粉流动性，间接影响磨损模式。

硫分： 高硫煤在燃烧后产生的酸性环境（如SO3）可能对金属表面造成腐蚀磨损，加剧破坏。

运行参数：

煤粉流速： 这是最关键的因素之一！ 磨损速率通常与流速的2.5-3.5次方成正比。流速越高，煤粉颗粒对管壁的冲击动能越大，磨损越剧烈。磨煤机出口管道流速通常在20-30 m/s，过高流速会急剧缩短寿命。

煤粉浓度： 浓度越高，单位时间内冲击管壁的颗粒数量越多，磨损越大。

煤粉细度： 过粗的煤粉颗粒动能更大，磨损更严重。

系统风量/风压： 直接影响流速。

运行小时数： 累计运行时间越长，累计磨损量越大。

耐磨管材料本身：

高铬铸铁牌号与质量： 不同牌号（如KmTBCr15Mo2, KmTBCr20, KmTBCr26）的铬含量、碳含量、合金元素（Mo, Ni, Cu等）不同，其硬度、韧性、耐磨性差异显著。Cr含量越高（如26%），耐磨性通常越好。铸造质量（致密度、无缺陷）和热处理工艺（淬火+回火）对性能影响巨大。

硬度： 硬度是抵抗磨粒磨损的关键指标。优质高铬铸铁的宏观硬度通常在HRC 58-65以上。硬度越高，耐磨性通常越好（但也需考虑韧性）。

金相组织： 理想的基体组织是强韧的马氏体，加上大量高硬度的M7C3型共晶碳化物。碳化物的数量、形态和分布至关重要。

管道结构与设计：

弯头角度： 90度弯头比30度、45度弯头磨损严重得多，因为煤粉颗粒在90度弯头处发生剧烈冲击和变向。

弯头曲率半径： R/D（曲率半径/管径）越小，弯头内侧的冲击角越陡峭，磨损越集中和严重。大半径弯头通常寿命更长。

流向改变： 三通、变径管等流向发生突然改变的位置磨损尤为剧烈。

安装位置： 靠近磨煤机出口、分离器入口等高速区域，以及垂直上升管段（颗粒易沉降冲刷）磨损更严重。

防护措施：

耐磨涂层/衬里： 在弯头等易磨损部位内壁堆焊耐磨焊道（如碳化铬）、粘贴陶瓷片（氧化铝、碳化硅）、喷涂耐磨涂层（如碳化钨、金属陶瓷）或使用耐磨陶瓷内衬管，可显著延长寿命（数倍甚至十倍以上）。

防磨护板/护瓦： 在直管段外侧加装可更换的护板，牺牲护板保护母管。

优化设计： 采用大曲率半径弯头、避免流向突变、优化管道布置减少磨损点。

安装与维护：

安装质量： 管道对中良好、支撑牢固，避免因振动或应力导致的额外损坏。

检修周期与质量： 定期检查磨损情况，及时更换磨损严重的管段或衬里。更换时保证安装精度。

运行监控： 监测煤质、流速、温度等参数，及时发现异常。

总结与预估：

在煤质较好（低灰、低矸石、磨蚀性弱）、流速适中（<25m/s）、使用优质高铬铸铁（如Cr26）且带有有效耐磨内衬（如陶瓷）的工况下， 关键弯头寿命可能达到3-5年甚至更长。

在煤质较差（高灰、高矸石、磨蚀性强）、流速高（>28m/s）、使用普通高铬铸铁（如Cr15）且无特殊防护的工况下， 90度弯头的寿命可能只有1-2年，甚至不到1年。直管段寿命相对较长。

最恶劣的点（如无防护的90度弯头冲击区） 可能更先磨穿，需要局部修补或更换。

如何获得更准确的预估？

了解自身工况： 详细记录煤质分析（尤其灰分、灰成分、磨蚀性指数）、运行参数（关键位置流速、风量、煤粉细度、浓度）、当前使用的高铬铸铁牌号及是否有防护措施。

检查历史记录： 查看同类型管道在相同或相似位置的历史更换记录。

咨询供应商： 向信誉良好的高铬铸铁耐磨件或耐磨防护方案供应商提供详细工况，他们通常有经验数据和模型进行更精准的寿命估算。

定期检测： 在运行中进行壁厚测量（如超声波测厚），跟踪磨损速率，这是最直接可靠的方法。

延长寿命的建议：

严格控制煤质： 尽可能使用灰分低、磨蚀性弱的煤。

优化运行参数： 在保证制粉系统出力的前提下，尽可能降低煤粉流速。 这是最经济有效的延长寿命手段。保证合适的煤粉细度。

选用更耐磨的材料： 在关键磨损部位（尤其是弯头）选用Cr26等高牌号优质高铬铸铁。

采用有效的耐磨防护： 在高速、高磨损区域（弯头、三通、变径管）优先采用陶瓷贴片衬里、耐磨堆焊或高质量耐磨涂层。

优化管道设计： 尽可能使用大曲率半径弯头（R/D >= 1.5），减少流向突变。

加强监测与维护： 建立定期壁厚检测制度，及时发现并更换磨损超限的部件。

总之，电厂磨煤机高铬铸铁耐磨管的寿命是一个需要根据具体情况进行综合评估的问题。通过分析关键影响因素并采取针对性的优化措施，可以有效延长其使用寿命，降低维护成本和停机损失。
