高铬双金属堆焊弯头工艺

一、材料选择与复合结构

基体与耐磨层材料

基体材料：通常采用低碳钢（如Q235、16Mn）或低合金钢，提供机械强度和韧性，确保管件整体抗冲击性。

耐磨层材料：高铬铸铁（如KMTBCr28）为主，添加Cr、Mo、Ni等元素，硬度可达HRC 58-62，耐磨性是普通钢管的15倍以上。部分工艺还加入稀土元素细化晶粒，提升耐腐蚀性。

复合工艺

消失模真空吸铸：主流工艺之一，通过负压浇注使内外层冶金结合，避免砂型铸造的气孔和夹砂问题，保证耐磨层厚度均匀（如6-30mm）。

离心铸造：用于直管段生产，内衬高铬合金与钢管基体形成致密结合，适用于高温（≤600℃）环境。

二、堆焊技术关键步骤

预处理与焊接方法

表面处理：清除基材氧化层和油污，确保焊接质量。

焊接技术：

明弧焊：耐磨性优但易产生表面裂纹，适用于高冲击场景。

埋弧焊：稳定性高，适用于精度要求高的工况。

自动堆焊：采用可调节夹持机构与转盘驱动系统，提升效率并控制焊道分布。

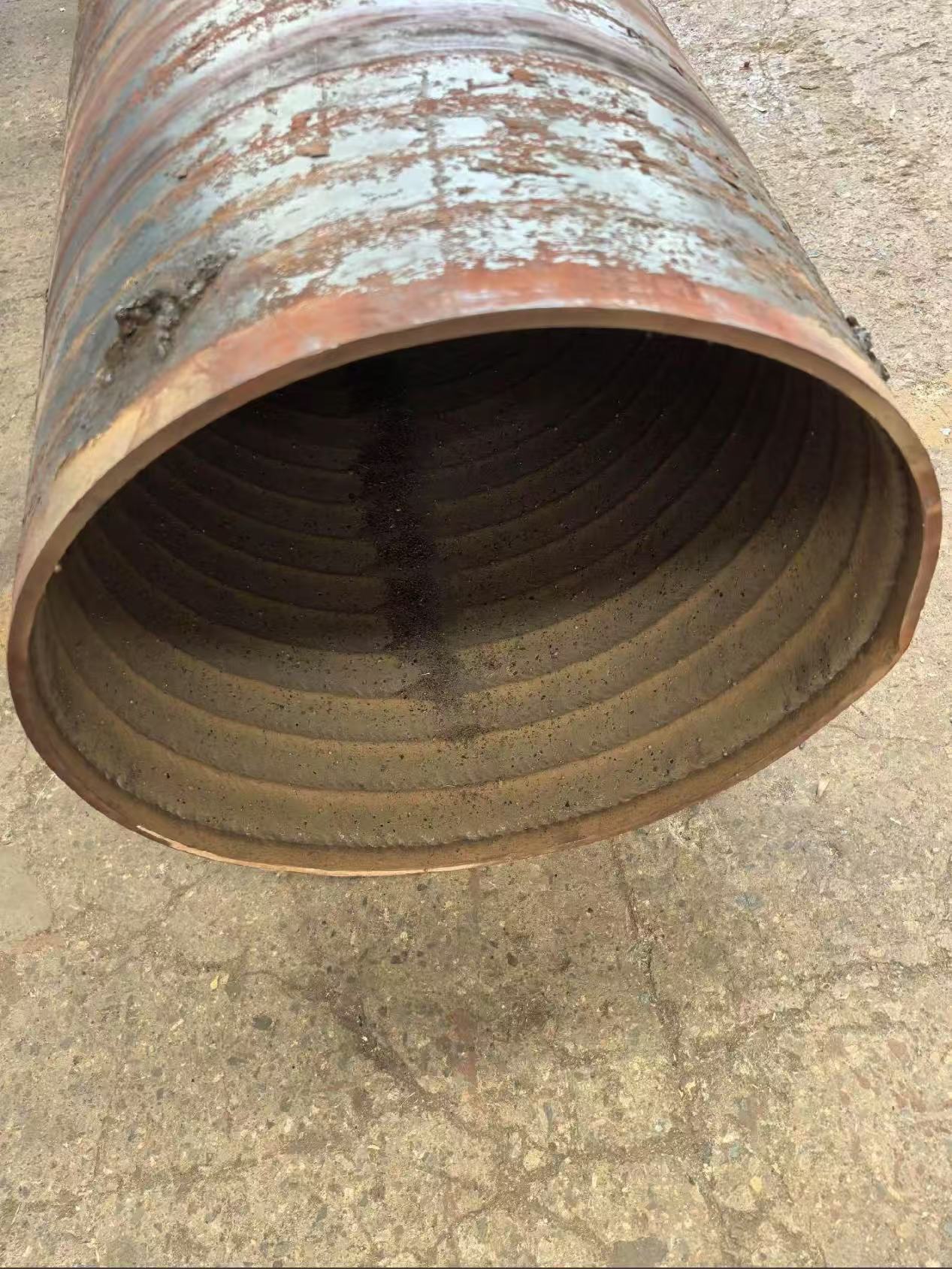

焊道设计与参数控制

分层堆焊：通常分2-4层，每层厚度1-2mm，搭接量30%-50%，减少应力集中。

焊道分布：弯头外侧（高磨损区）焊道更宽，优化厚度分布。

电流与电弧控制：低电流短电弧减少合金元素烧损，提高过渡效率。

三、防裂与后处理技术

热管理

预热与缓冷：焊前预热基材至300-500℃，焊后缓冷释放热应力，防止裂纹扩展至基体。

横向裂纹控制：允许耐磨层均匀分布微裂纹以释放应力，但需避免贯穿基体。

热处理与组织优化

堆焊后进行950℃保温4小时的热处理，促进冶金结合并提升硬度（HRC≥56）。

显微组织以M7C3型碳化物为主，基体为马氏体或奥氏体，兼具耐磨性与抗冲击性。

四、成型与加工工艺

弯头成型

冷弯/热压推制：冷弯最小曲率半径为板厚的20倍；热压推制适用于复杂形状，确保结构完整性。

真空消失模铸造：一体成型弯头，内衬高铬层厚度均匀，耐压≥10kg/cm²，避免局部漏气。

连接与安装

支持焊接、法兰或快速接头连接，检修时可局部切割或敲击更换，降低维护成本。

五、应用优势与场景

性能优势

耐磨性：比高锰钢高5倍，寿命达普通钢管的15倍以上。

耐腐蚀性：添加Mo、Cr元素形成致密氧化膜，适用于湿态腐蚀环境。

经济性：修复成本仅为新件的1/3-1/2，支持多次堆焊修复。

典型应用

电力行业：煤粉输送、除灰系统；

矿山与冶金：矿粉、高温烧结矿输送；

水泥与化工：物料管道、高温腐蚀介质运输。

总结

高铬双金属堆焊弯头通过材料复合与先进堆焊技术，实现了高耐磨性与结构可靠性的平衡。其工艺难点在于堆焊层的均匀性控制及裂纹抑制，而消失模铸造、自动焊接和精准热处理的应用显著提升了产品质量。未来发展方向可能聚焦于智能化堆焊设备开发及新型合金材料的优化，以进一步扩展其工业适用性
